En e-MatriX lager sine "flammer" av vanndamp og trenger derfor vann. Hvis peisen står et sted du ikke kan føre vannrør til, bruker du et vannpumpe-sett med tank i stedet for tilkobling til vannnettet. Her er hele installasjonen, steg for steg.
Denne veiledningen er skrevet for e-MatriX, men samme sett og metode gjelder for e-Slim Linear, CAS500 og CAS1000. Hvis du heller ser etter feilkoder, finner du dem i vår veiledning for feilkoder og reservedeler.
Pumpeboksen må stå lavere enn tankens utløp. Ellers klarer ikke pumpen å trekke vann, og peisen vil gi vannfeil allerede første gang du bruker den. Alt annet i denne veiledningen kan justeres – dette kan ikke.
Vannforsyning
Trenger du egentlig en pumpe?
Det finnes to måter å forsyne peisen med vann på. Valget avhenger av hvor peisen er plassert, ikke hvilken modell du har.
Ingen tank følger med pumpesettet. Du velger selv, og det er noen klare krav til den. Uansett gjelder samme regel: kun filtrert eller avkalket vann.
Forberedelse
Velg riktig tank
Tanken må oppfylle fire krav. Den må være av plast, i et materiale som ikke reagerer med vannet. Den må ikke være helt tett – den må kunne trekke inn luft, ellers vil ikke vannet renne ut. Den må kunne stå på et stativ eller en hylle slik at utløpet er høyere enn pumpeboksen. Og den må være lett tilgjengelig, fordi den må rengjøres.
Størrelsen avgjør hvor ofte du må etterfylle:
| Modell | Vannforbruk | 10 liter gir deg |
|---|---|---|
| e-MatriX mood / 800 / 1600 ST | ca. 200 ml/t | ca. 50 timer driftstid |
| e-MatriX linear | ca. 400 ml/t | ca. 25 timer driftstid |
| CAS500 | ca. 200 ml/t | ca. 50 timer driftstid |
| CAS1000 | ca. 400 ml/t | ca. 25 timer driftstid |
| e-Slim Linear 1200/450 | ca. 400 ml/t | ca. 25 timer driftstid |
| e-Slim Linear 1700/450 | ca. 600 ml/t | ca. 16,5 timer driftstid |
| e-Slim Linear 2200/450 | ca. 800 ml/t | ca. 12,5 timer driftstid |
Dette er produsentens veiledende tall og tar ikke høyde for fordampning fra selve tanken. Fabers brukermanual oppgir 0,15 l/t for mood og 800/1600 ST og 0,3 l/t for linear – dimensjoner tanken etter det høyeste tallet.
Dette trenger du å ha for hånden
- En boremaskin med 16–20 mm bor eller hullsag, tilpasset tankens materiale.
- En skarp kniv for å kutte den blå slangen til riktig lengde.
- Tang til de hvite klemmene.
- To skruer for montering, hvis pumpeboksen skal på veggen.
Plassering
Hvor skal pumpen og tanken plasseres?
- Innenfor 2 meter fra peisen.
- Pumpeboks under tankens utløp – alltid.
- Tank og pumpe kan maksimalt plasseres 2 meter under vannivået i peisens sump. Plasser aldri tanken over peisen.
- Tilstrekkelig klaring fra strømførende deler slik at søl ikke kan nå elektronikken.
- Pumpeboksen skal stå med føttene ned – på gulvet, eller henges på nøkkelhullene bak med to skruer 90 mm fra hverandre, som stikker ut 5–10 mm.
- Begge må være lett tilgjengelige: tanken for påfylling og rengjøring, pumpeboksen for service.

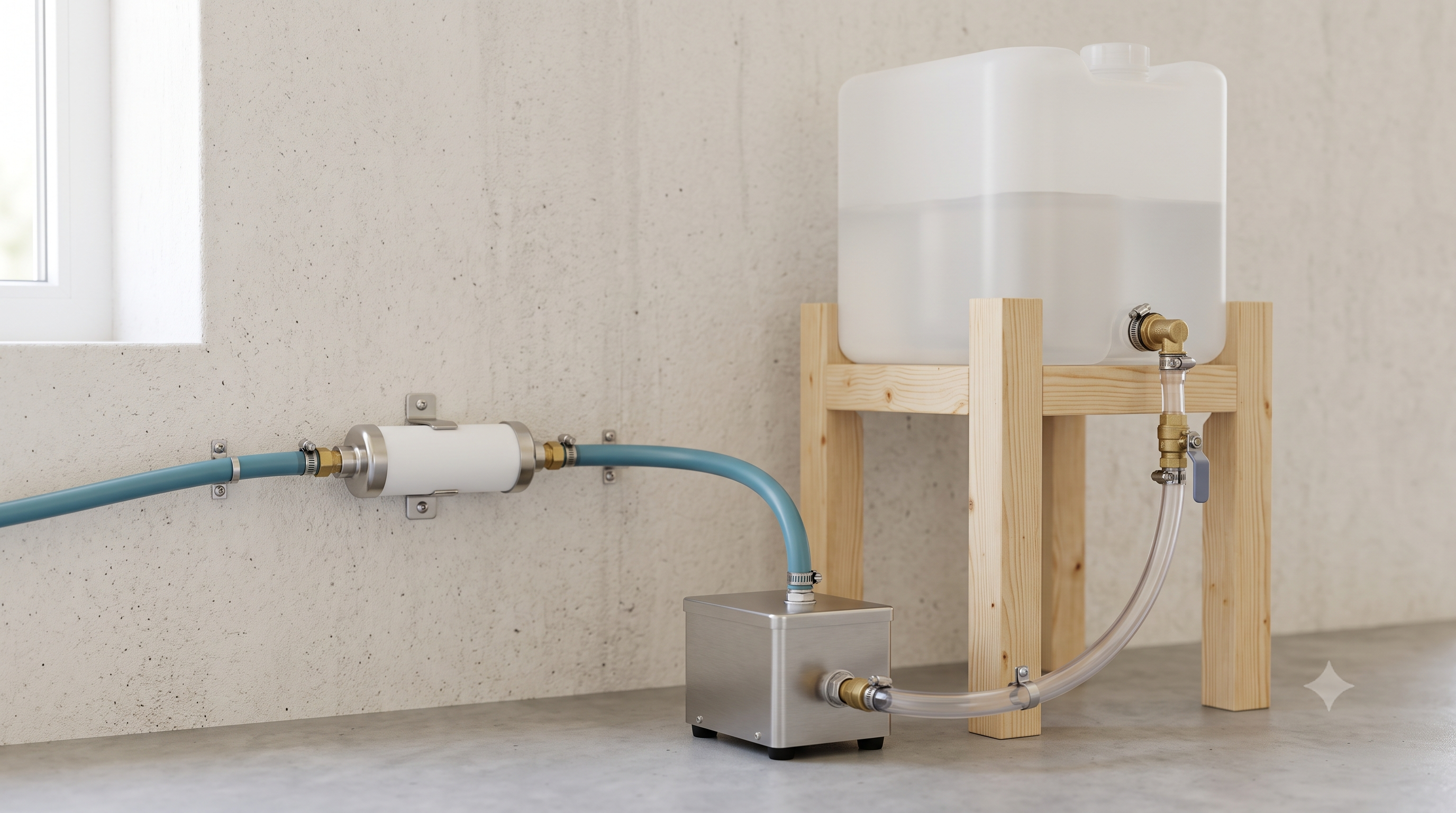

I praksis betyr høydekravet nesten alltid at tanken står på et lite stativ eller en hylle, med pumpeboksen på gulvet under. Planlegg dette før du borer i tanken.
Steg for steg
Montering av tank, rør og strøm
Vi anbefaler at en kvalifisert rørlegger utfører tilkoblingene, slik at installasjonen blir sikker og vanntett.
- Bor hullet i tanken. 16–20 mm, så nær bunnen som mulig – slik får du brukt alt vannet i tanken.
- Monter gjennomføringen. Ta av plasmuttern, sett gjennomføringen inn i hullet med gummipakningen på utsiden, og stram mutteren på innsiden.
- Legg den klare slangen. Skyv den 500 mm klare slangen helt over den riflede enden av gjennomføringen og fest en hvit klemme rundt.
- Monter ventilen. Koble den andre enden av slangen til vannventilen. Ventilen kan vende i begge retninger.
- Koble til pumpen. Den klare slangen fra pumpeboksen går på den andre siden av ventilen. Fest klemmer på begge sider – men ikke der de hindrer ventilhåndtaket.
- Blå slange inn i pumpeutløpet. Skyv den helt inn; omtrent 12 mm av slangen skal inn i koblingen.
- Videre til vannfilteret. Se på pilen for strømningsretning på filteret – slangen fra pumpen må gå inn på filterets inntak.
- Fra filter til peis. Klipp til en passende lengde blå slange og før den fra filterets utløp til kuleventilen og nettingfilteret ved peisen.
- Strøm. Koble kabelen til pumpeboksen og den andre enden til terminalen på apparatet ditt. For e-MatriX og CAS500/1000 bruker du 2-leder kabel (A). 3-leder kabel (B) er kun for e-Slim Linear.
- Første oppstart. Fyll tanken, åpne ventilen, og sjekk at vann er synlig i den klare slangen ved pumpeinntaket. Hvis ikke, ta kortvarig av den blå utløpsslangen fra pumpeboksen for å slippe inn vann og lufte pumpen.
Pumpeboksen må aldri gå uten vanntilkobling. Hvis du begynner å høre pumpen tydelig, er tanken i ferd med å gå tom – fyll på vann. Hvis den går helt tom, stopper peisen med vannfeil, og pumpen kan bli skadet.
Til daglig
Etterfylling, rengjøring og feil
Når vann og strøm er tilkoblet, forsyner pumpeboksen peisen med vann når det er behov. Pumpen går stille og skal ikke være hørbar under normal drift. Hvis den begynner å lage lyd, er det som regel fordi tanken er i ferd med å gå tom.
Etterfylling
Når tanken er tom, stopper peisen og varsler om lavt vannivå. Fyll opp tanken, og tilbakestill deretter peisen – fremgangsmåten finner du i vår feilkodeguide.
Rengjøring av tanken
Rengjør tanken hver fjerde uke. Lukk ventilen mellom tank og pumpeboks. Fjern den hvite klipsen nærmest pumpeboksen med en tang, trekk den klare slangen av ventilen, og løft tanken ut. Tilsett litt oppvaskmiddel, rengjør alle flater med en myk børste, og skyll grundig med rent vann slik at det ikke er rester igjen.
Kalk er den vanligste årsaken til feil på en vanndamppeis. Filtrert eller avkalket vann forlenger levetiden til både pumpe, magnetventil og transdusere – og skader fra kalk dekkes ikke av garantien.
Reservedeler
Deler til pumpe og vanntilkobling
Nedenfor finner du Fabers originale delenummer for pumpe og vanntilkobling. Send oss delenummeret sammen med modellnavn og serienummer, så kommer vi tilbake med pris og leveringstid.
- Pumpe-tilbehørssett (tank ikke inkludert) Faber 400001562
- Tilkoblingskabel (A) for pumpe, 2-polet, L=2 m – kabelen en e-MatriX trenger Faber 06023876
- In-line vannfilter – hovedfilteret på vanntilførselen Faber 06023397
- Nettingfilter Faber 06023605
- Vannkoblingssett (kuleventil, koblinger og klips) Faber 06023373
- Vannslange ¼" (Ø6,4 mm) – selges per meter Faber 06023606
- Sikkerhetsklips ¼" Faber 06023885
- Rett kobling ¼" med kuleventil Faber 06023884
- Adaptersett ½" + 2 m vanntube – for tilkobling til vannledning Faber 06023594
Det eldre pumpesettet med delenummer 211477 er utgått og erstattet av 400001562. Har du et eldre sett, kan vi hjelpe deg med å finne riktige enkeltkomponenter – send oss en e-post med serienummeret på peisen din.
Ofte stilte spørsmål
Vanlige spørsmål
Må vanntanken stå høyere enn pumpen?
Ja. Pumpekassen må alltid plasseres under tankens utløp slik at pumpen kan fylles med vann. Tank og pumpe kan plasseres maksimalt 2 meter under vannivået i peisens sump, og tanken må aldri plasseres over apparatet.
Følger det med vanntank til pumpesettet?
Nee. Pumpesettet leveres uten tank slik at du kan velge en som passer til plassen. Tanken må være av plast, ventilert og ikke helt tett, og lett tilgjengelig for rengjøring.
Hvilken størrelse tank trenger jeg?
En 10-liters tank gir omtrent 50 timers driftstid på en e-MatriX mood eller 800/1600 ST, og omtrent 25 timer på en e-MatriX linear. Velg en større tank hvis du ønsker å etterfylle sjeldnere.
Hvor langt unna peisen kan pumpen plasseres?
Maksimalt 2 meter. Tank og pumpe kan også plasseres maksimalt 2 meter under vannivået i peisens sump.
Hvilken kabel trenger en e-MatriX?
2-leder kabel (A), delenummer 06023876. 3-leder kabel (B) tilhører e-Slim Linear og må ikke brukes på en e-MatriX.
Kan jeg bruke vanlig springvann i tanken?
Nee. Faber spesifiserer filtrert eller avkalket vann. Springvann inneholder kalk, som bygger seg opp på pumpen, magnetventilen og transduserne og til slutt utløser feilkoder. Kalkskader dekkes ikke av garantien.
Hva koster et pumpesett eller en reservedel?
Prisene avhenger av modell, delvariant og gjeldende tilgjengelighet, så vi gir pristilbud på hver forespørsel individuelt. Send oss delenummeret sammen med modellnavn og serienummer, så kommer vi tilbake til deg med pris og leveringstid.
Usikker på oppsettet ditt?
Vi har solgt og utført service på vanndamppeiser siden 2012. Send oss et par bilder av området der tanken og pumpen skal plasseres, sammen med modellnavn og serienummer fra typeskiltet – vi tar en titt før du begynner å bore.
Send oss en e-post på info@bioethanol-fireplace.co.uk
Denne veiledningen er basert på installasjonsinstruksjonene for Pumpetilbehørsettet (08/54487/0, utgave 2) og Fabers brukermanual for e-MatriX linear, e-MatriX mood og e-MatriX 800/1600 ST (dok. 40012119-2240). Arbeid med vann- og elektrisk installasjon må utføres av en kvalifisert installatør.
